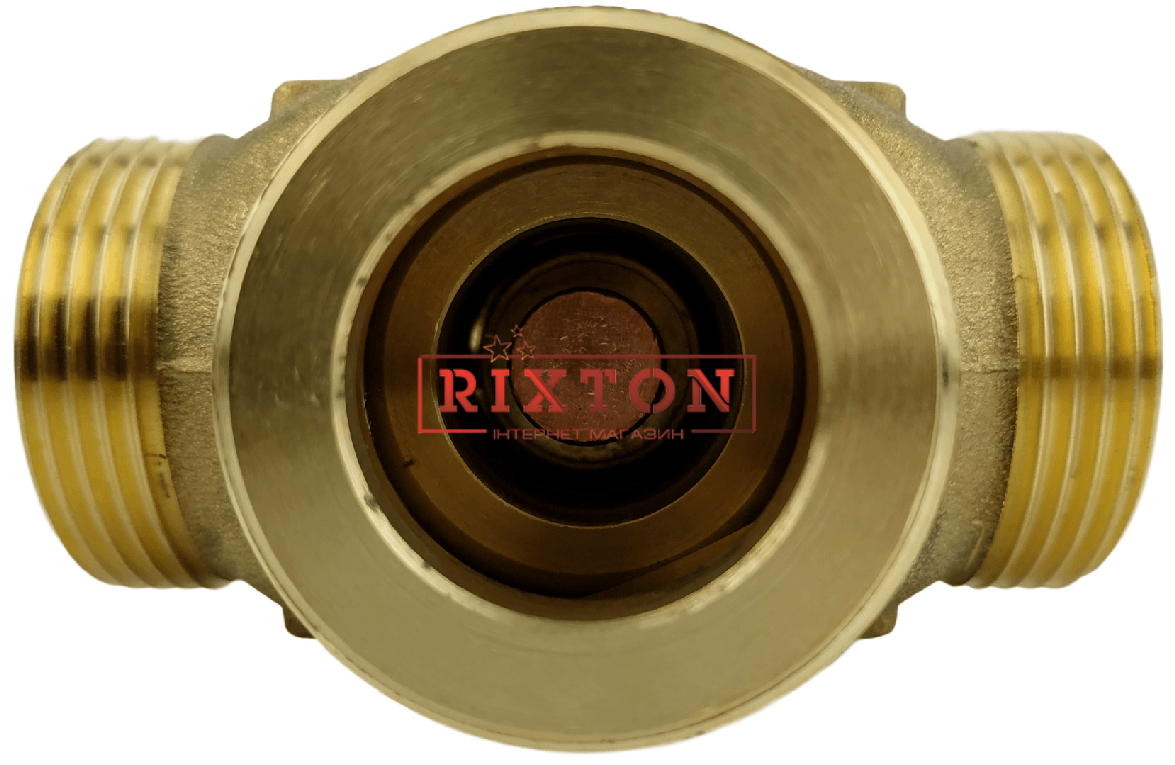

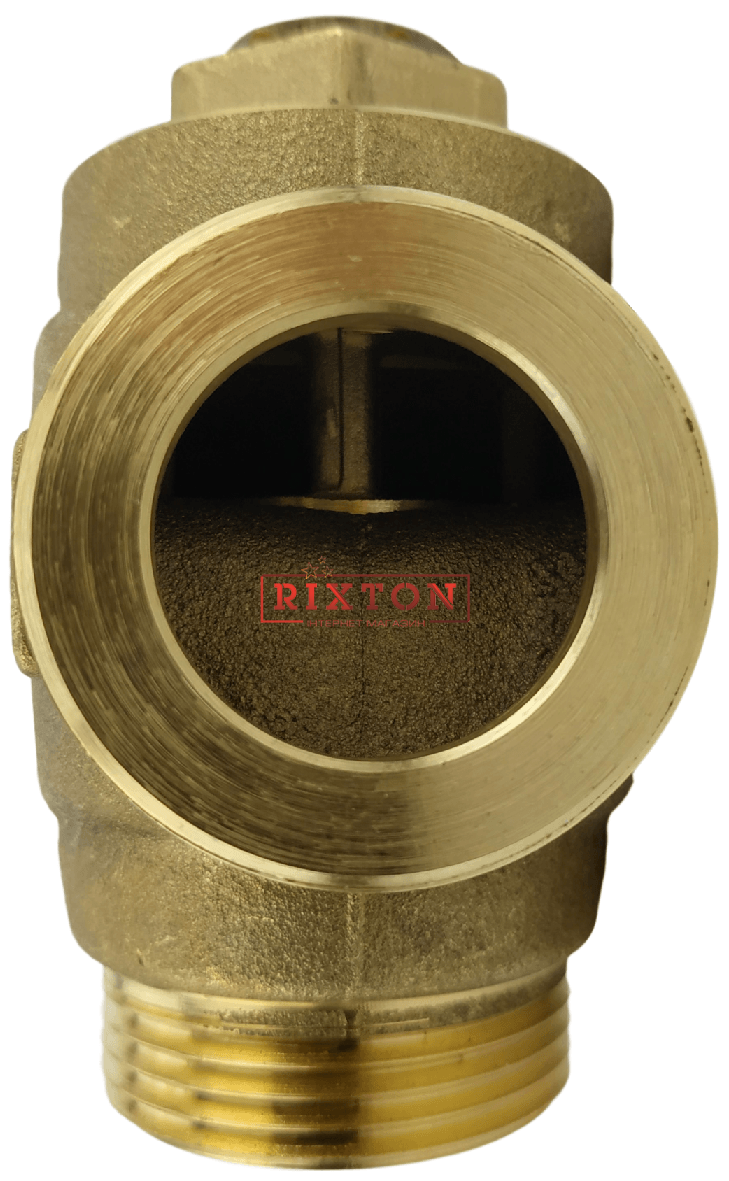

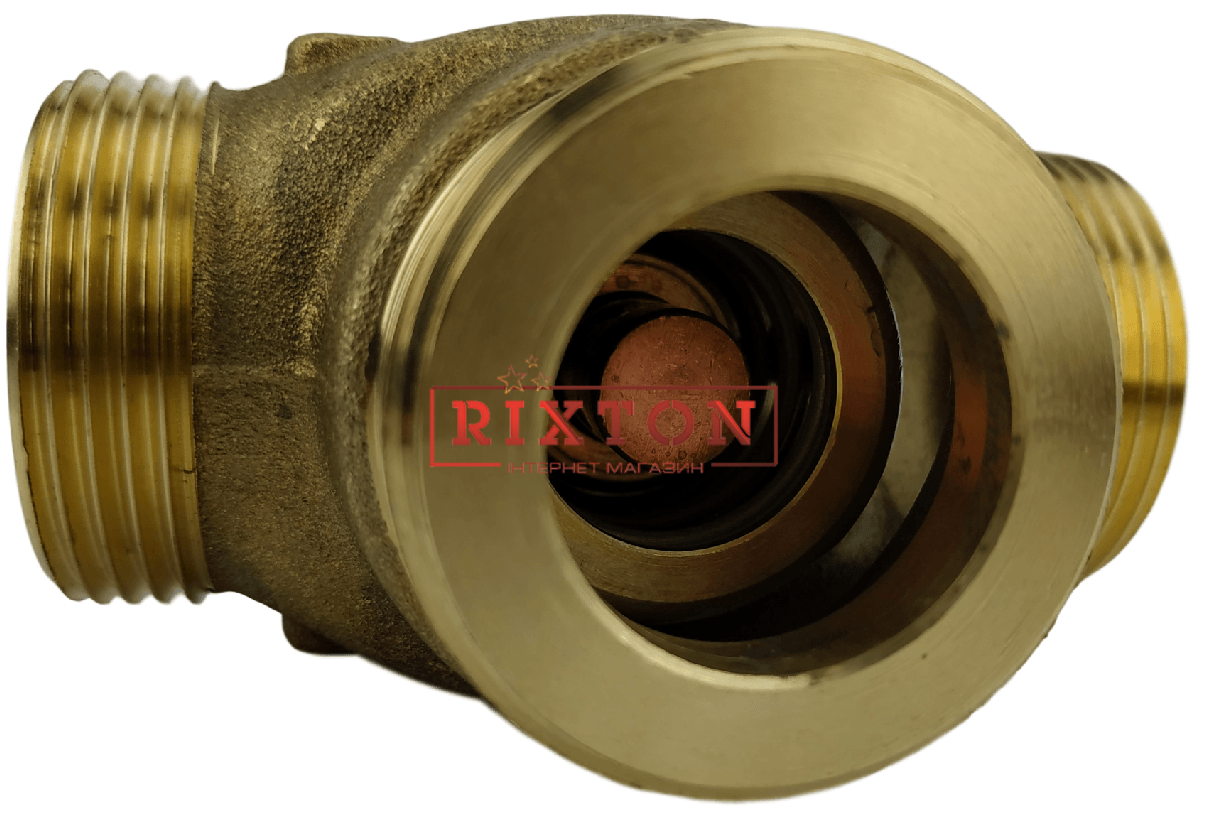

Триходовий змішувальний клапан HERZ Teplomix 61°C DN25 1 1/4"

Триходовий змішувальний клапан HERZ Teplomix оснащений термостатичним пристроєм і призначений для підвищення температури теплоносія в зворотному трубопроводі в системах до 40 кВт, а також для захисту поверхонь нагріву котла від корозії. Вбудований термостатичний пристрій призначений для вимірювання температури, виходячи з якої здійснюється або не здійснюється підмішування теплоносія. Підмішування через байпас з подаючого трубопроводу в зворотну лінію забезпечує значення високої температури теплоносія на вході в котел. Зовнішня циліндрична різьба, ущільнення по площині прокладкою; з'єднання замовляються окремо. Також є отвір з заглушкою 3/8" для зливу сміття.

Корпус виконаний з стандартної латуні для застосування в системах опалення. Працює як з водою (min +2°C), так і з антифризами (min -20°C).

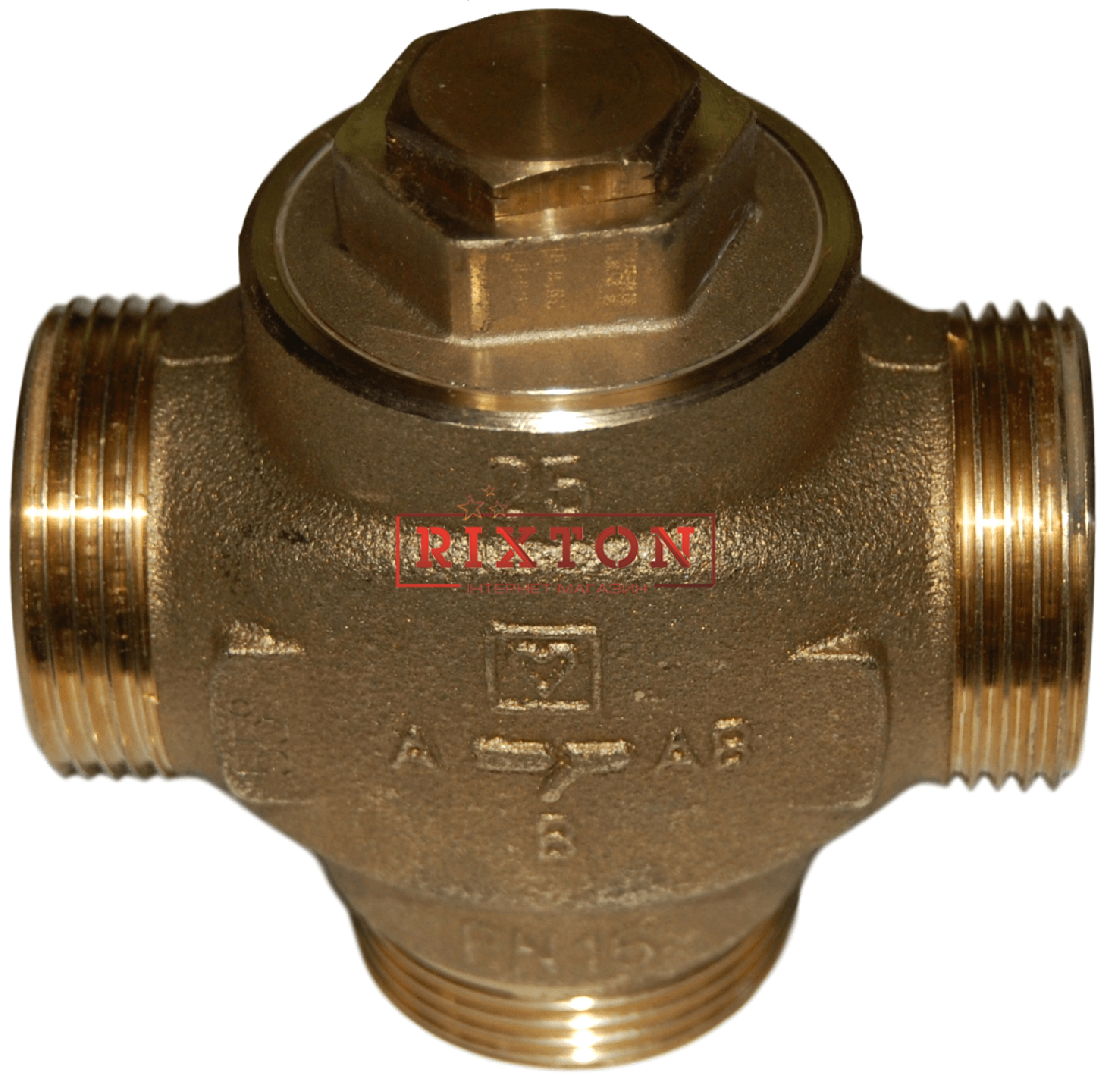

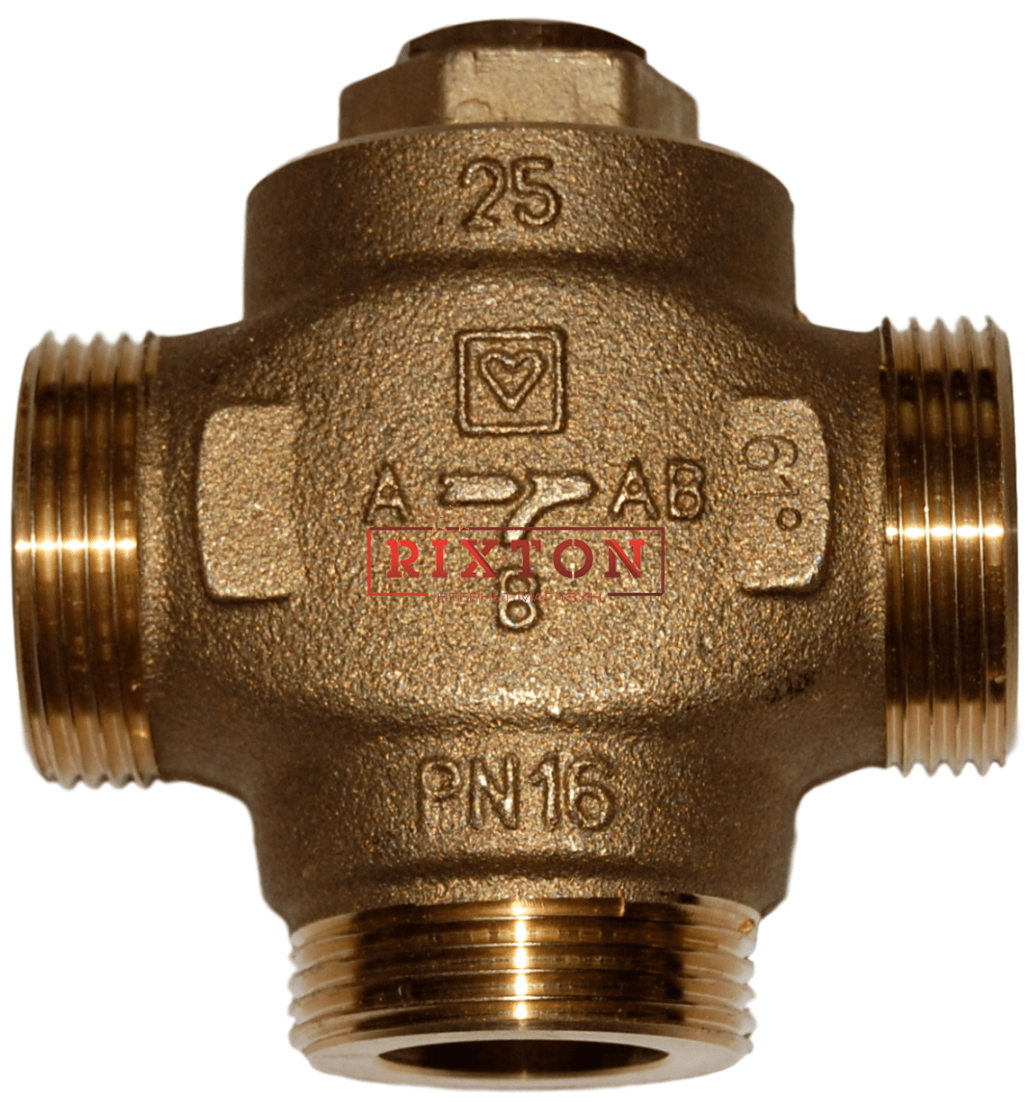

Під час монтажу необхідно звертати увагу на напрямок потоку. Напрямок позначено стрілками на корпусі клапана:

А - зворотний потік з системи опалення

В - потік через байпас

АВ - потік, що надходить на вхід котла опалення

Моделі 1 7766 03 і 1 7766 04 з фіксованим байпасом. Температура для регулювання потоку А - АВ приблизно 61°С. Рекомендується монтаж балансування клапана на байпасі між подаючою і зворотною лінією котла.

Якщо на кран-буксі зняти заглушку R 3/8 і встановити на її місце зливний кран, то таким чином можна забезпечити функцію наповнення/зливу, а також робити промивку системи.
