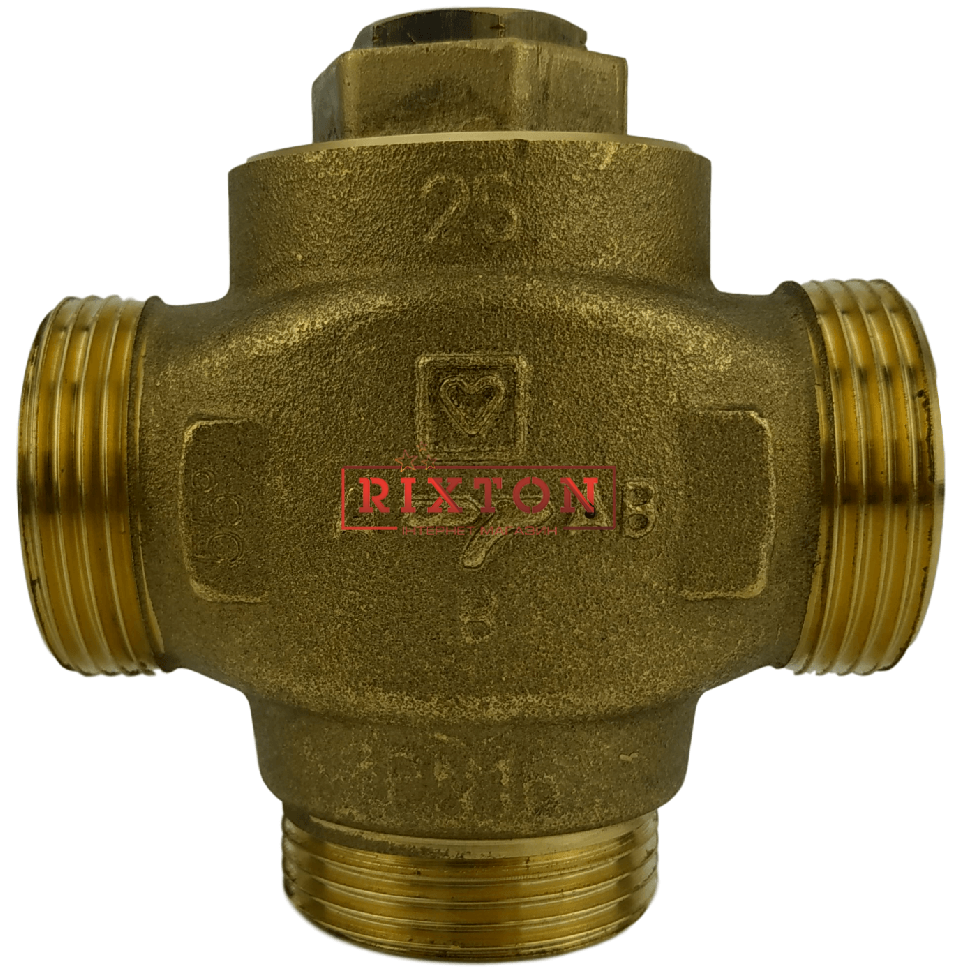

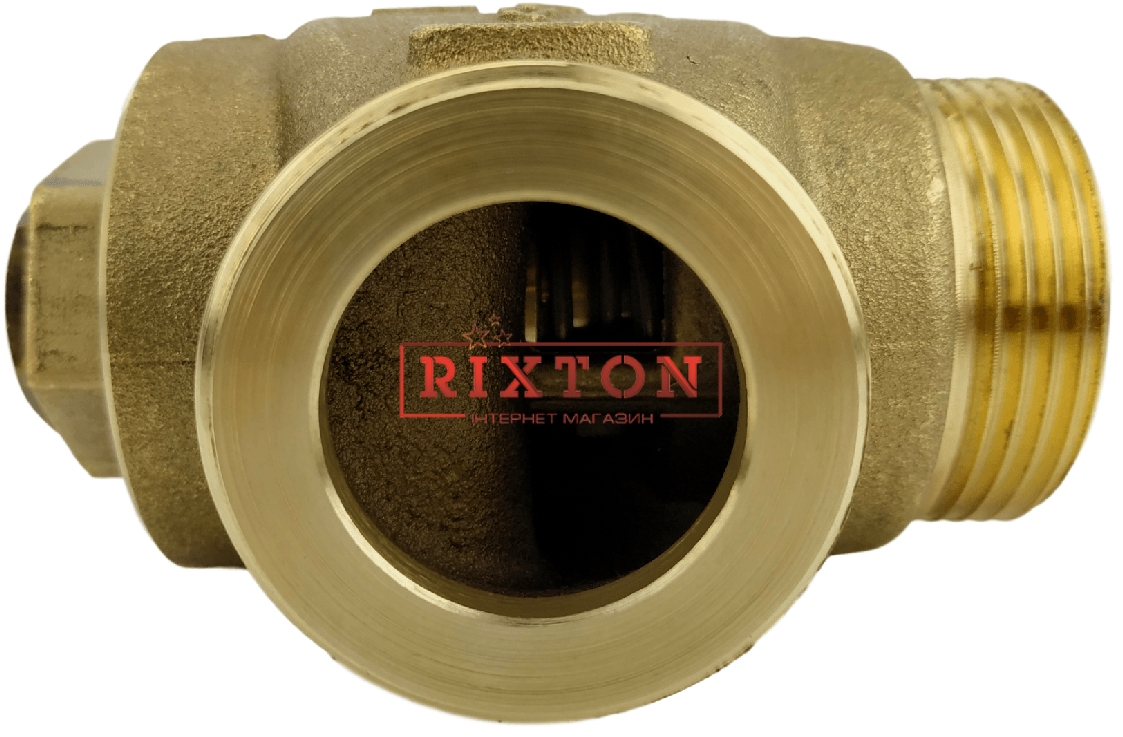

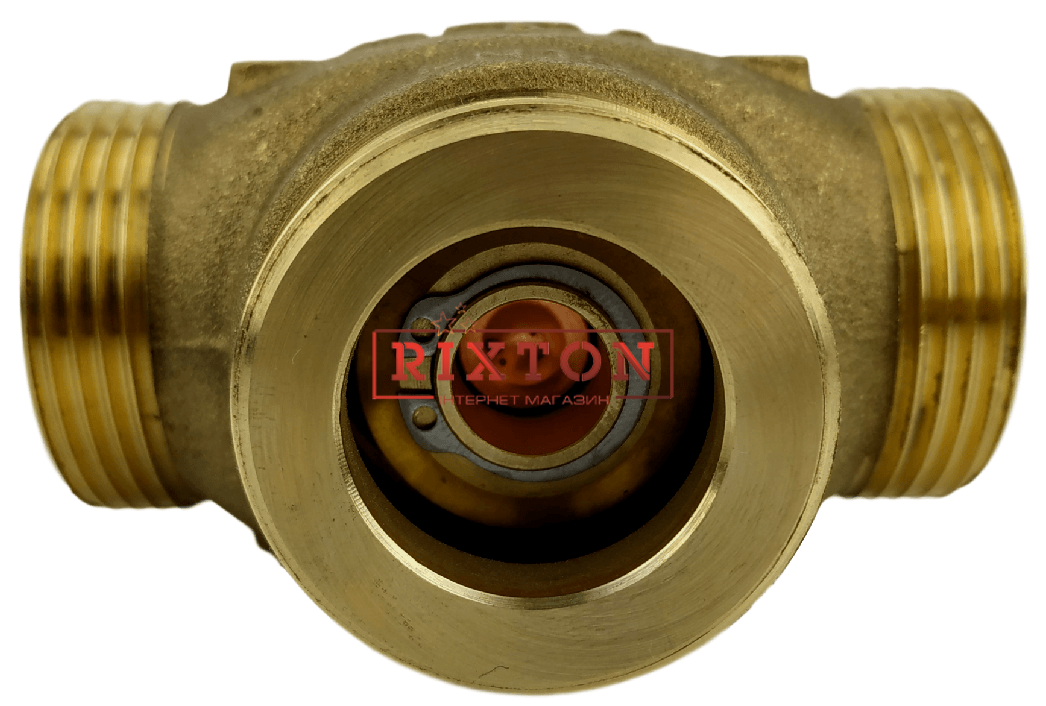

Триходовий змішувальний клапан HERZ Teplomix 55°C DN25 1 1/4"
код товару : 00-00000433Триходовий змішувальний клапан HERZ Teplomix оснащений термостатичним пристроєм і призначений для підвищення температури теплоносія в зворотному трубопроводі в системах до 40 кВт, а також для захисту поверхонь нагріву котла від корозії. Вбудований термостатичний пристрій призначений для вимірювання температури, виходячи з якої здійснюється або не здійснюється підмішування теплоносія. Підмішування через байпас з подаючого трубопроводу в зворотну лінію забезпечує значення високої температури теплоносія на вході в котел. Зовнішня циліндрична різьба, ущільнення по площині прокладкою; з'єднання замовляються окремо. Також є отвір з заглушкою 3/8" для зливу сміття.
Корпус виконаний з стандартної латуні для застосування в системах опалення. Працює як з водою (min +2°C), так і з антифризами (min -20°C).

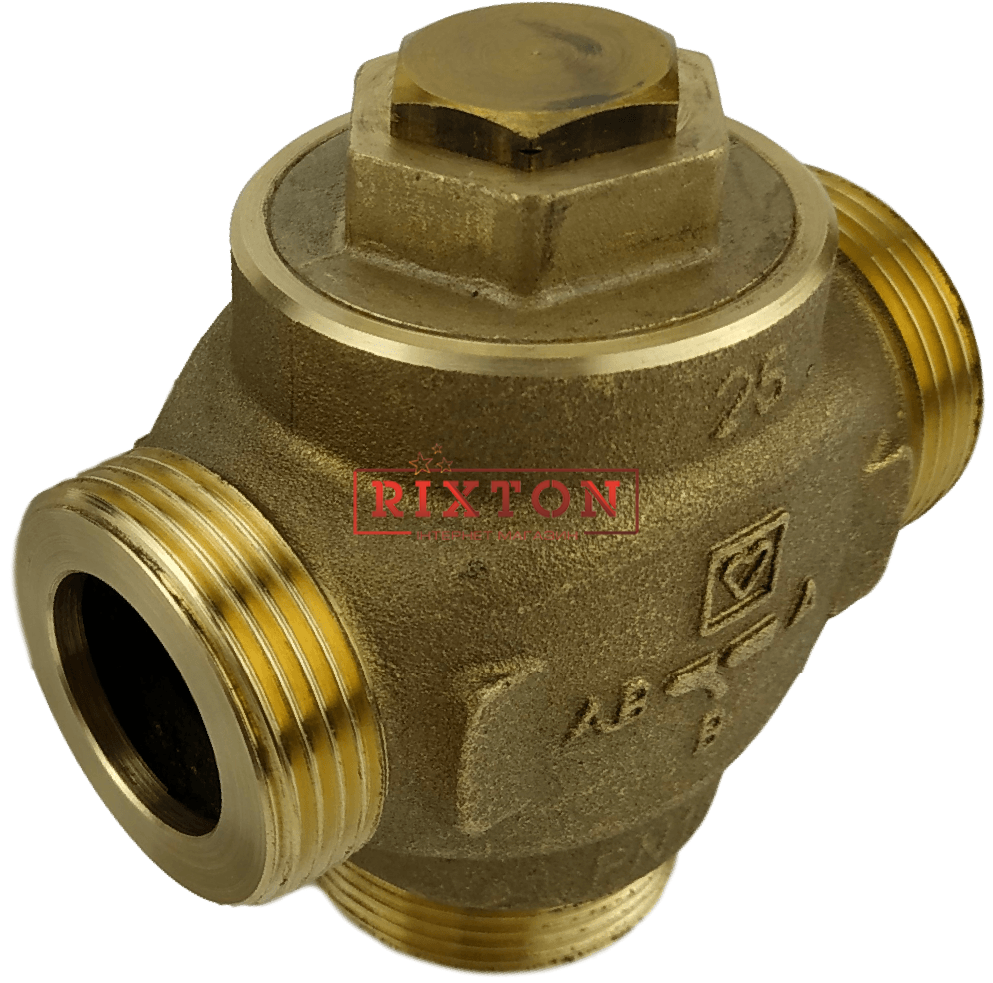

Під час монтажу необхідно звертати увагу на напрямок потоку. Напрямок позначено стрілками на корпусі клапана:
А - зворотний потік з системи опалення
В - потік через байпас
АВ - потік, що надходить на вхід котла опалення
Моделі 1 7766 13 і 1 7766 14 виконані з функцією відключення байпаса. При температурі змішування приблизно 63°C байпас закритий (потік В-АВ) і відкритий при температурі 55°C. Установка балансування клапана не обов'язкова.
Якщо на кран-буксі зняти заглушку R 3/8 і встановити на її місце зливний кран, то таким чином можна забезпечити функцію наповнення/зливу, а також робити промивку системи.
Вид клапана | : | Триходовий |
Умовний прохід DN (мм) | : | 25 |
Тип приєднання | : | Різьбове |
Температура спрацьовування (град.) | : | 55 |
Робоче середовище | : | Вода |
Пропускна здатність (Kvs) (куб. м/год) | : | 11 |
Мінімальна температура теплоносія (град.) | : | -20 |
Матеріал корпусу | : | Латунь |
Максимальний робочий тиск (бар) | : | 16 |
Максимальна температура теплоносія (град.) | : | 110 |
Діаметр приєднувальної різьби | : | 1 1/4" |
Функціональне призначення клапана | : | Змішувальний клапан |
Вид клапана | Триходовий |
Умовний прохід DN (мм) | 25 |
Тип приєднання | Різьбове |
Температура спрацьовування (град.) | 55 |
Робоче середовище | Вода |
Пропускна здатність (Kvs) (куб. м/год) | 11 |
Мінімальна температура теплоносія (град.) | -20 |
Матеріал корпусу | Латунь |
Максимальний робочий тиск (бар) | 16 |
Максимальна температура теплоносія (град.) | 110 |
Діаметр приєднувальної різьби | 1 1/4" |
Функціональне призначення клапана | Змішувальний клапан |
