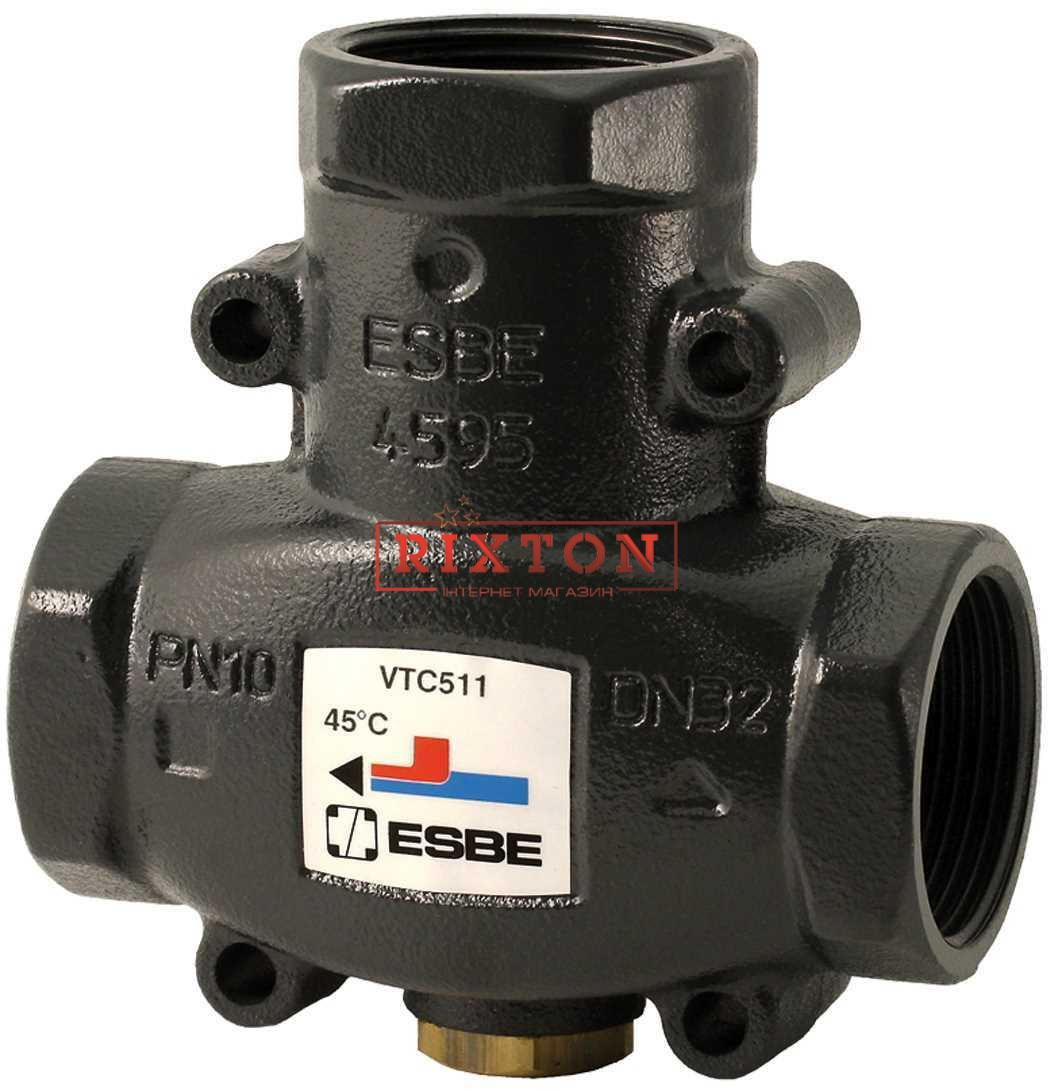

Триходовий змішувальний клапан Esbe VTC 511 60°C DN25 1"
код товару : 00-00001074Термостатичний 3-ходовий клапан ESBE Серії VTC511 з внутрішніми різьбами сконструйований для захисту котла при занадто низькій температурі теплоносія зворотного трубопроводу.
Підтримка високої і стійкої температури теплоносія зворотного трубопроводу сприяє підвищенню коефіцієнта корисної дії котла, знижує утворення конденсату і збільшує термін його експлуатації.
Клапан VTC511 застосовується в опалювальних пристроях, де котли, що працюють на твердому паливі потужністю до 150 кВт, використовуються для підживлення накопичувальних баків. Клапан встановлюється або на зворотному трубопроводі до котла (50°C, 55°C, 60°C, 65°C, 70°C або 75°C) або на живильному трубопроводі до накопичувального баку (70°C або 75°C).

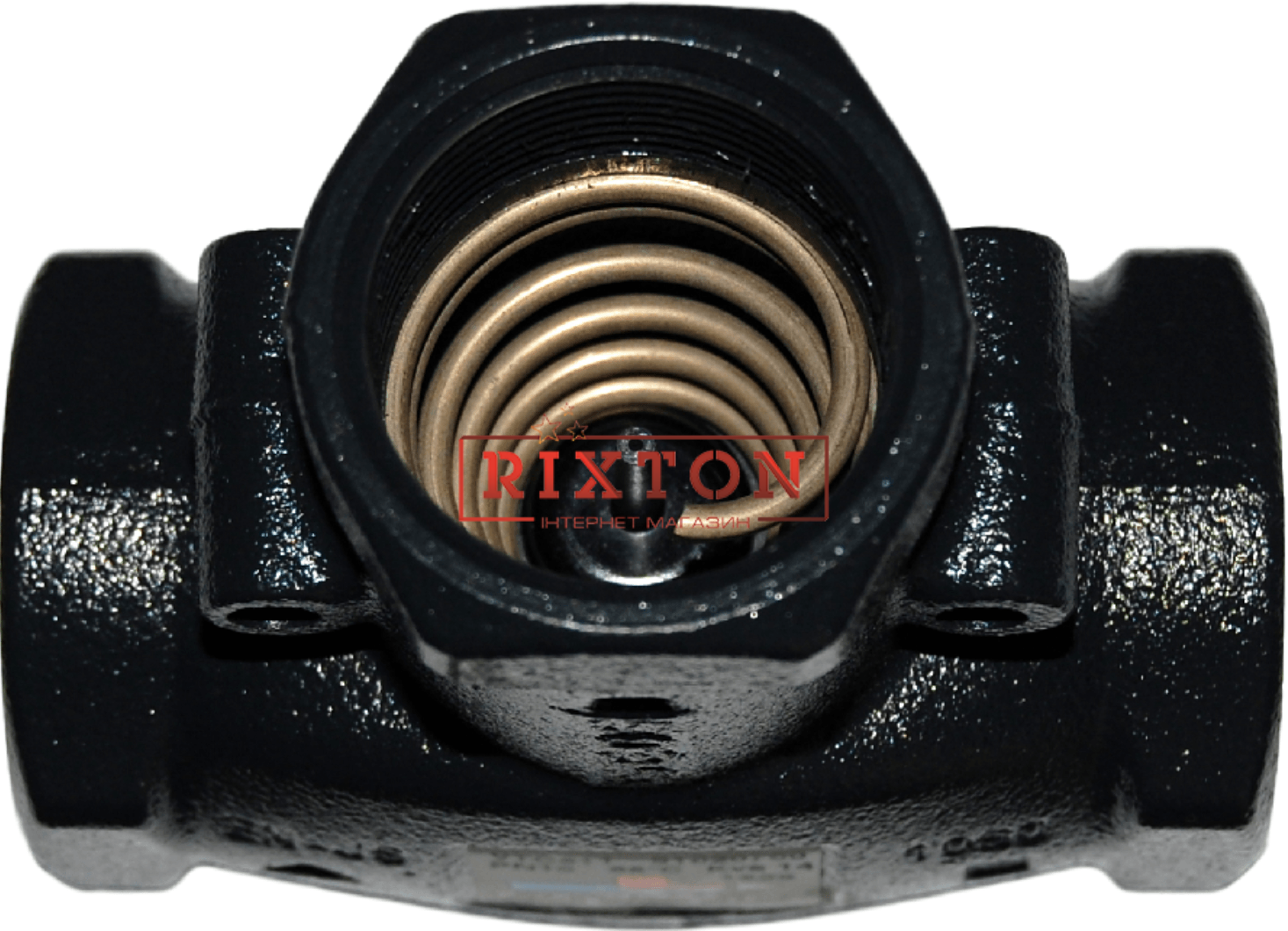

Клапан не вимагає настройки в байпасному трубопроводі. Працездатність клапана не залежить від його позиції. Клапан містить термостат, який починає відкривати під'єднання «А» при температурі вихідної змішаної води з'єднання AB, що дорівнює 50°C, 55°C, 60°C, 65°C, 70°C або 75°C (в залежності від моделі). Під'єднання «В» повністю закривається, коли температура під'єднання «А» перевищує номінальну температуру відкриття на 10 °C.
Корпус клапана і кришка виготовлені з чавуну з кулястим графітом EN-JS 1050.
Для захисту від замерзання допускається використовувати теплоносій з вмістом гліколю і незамерзаючими рідинами, що нейтралізують розчинений кисень, з концентрацією гліколю до 50 %.
Рекомендується встановлювати на з'єднаннях клапана запірні пристрої. Це полегшить подальше сервісне обслуговування. При звичайному режимі експлуатації немає необхідності в обслуговуванні термостатичного змішувального клапана. Однак за необхідності можна легко замінити термостат.
Вид клапана | : | Триходовий |
Умовний прохід DN (мм) | : | 25 |
Тип приєднання | : | Різьбове |
Температура спрацьовування (град.) | : | 60 |
Спосіб монтажу | : | Вертикальний |
Робоче середовище | : | Вода |
Пропускна здатність (Kvs) (куб. м/год) | : | 9 |
Матеріал корпусу | : | Чавун |
Максимальний робочий тиск (бар) | : | 10 |
Максимальна температура теплоносія (град.) | : | +110 |
Діаметр приєднувальної різьби | : | 1" |
Функціональне призначення клапана | : | Змішувальний клапан |
