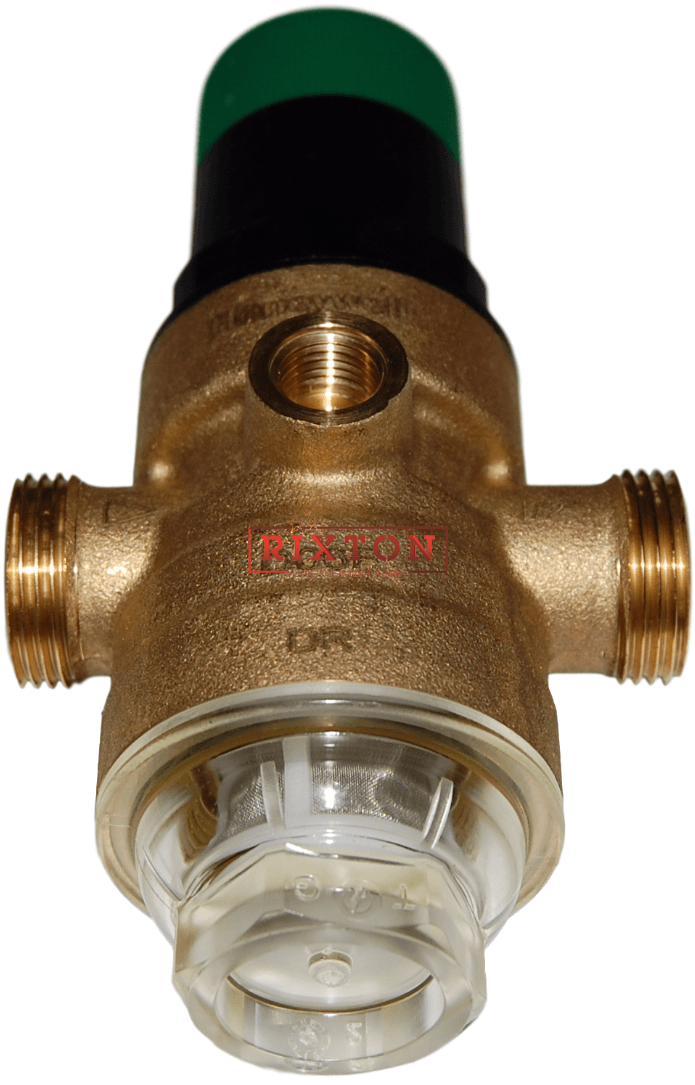

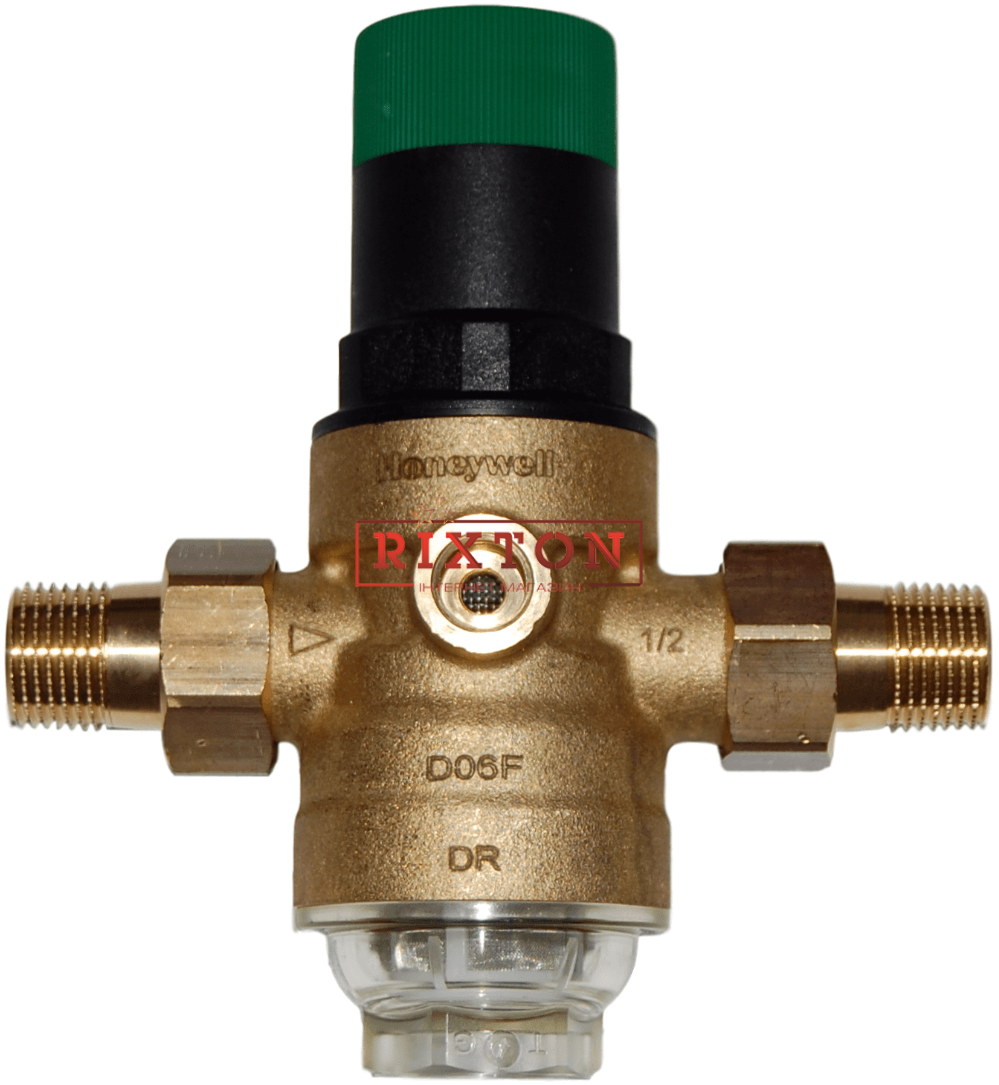

Редуктор тиску води Honeywell D06F-1/2A

код товару : 00-00001044
Габарити (ВхШхД):
14.7x14x0 см
Вага:
0.80 кг.
Повний опис Характеристики
Комплектація, колірна гамма і характеристики товару можуть змінюватися виробником в залежності від серії поставки, без попереднього повідомлення
Всі деталі, що цікавлять, уточнюйте наших менеджерів
Редуктор тиску води Honeywell D06F-1/2A

Редуктор зниження тиску Honeywell D06F в стандартному виконанні служить для зменшення надлишкового тиску води, інших неагресивних рідин, а також стисненого повітря, азоту в трубопроводі. Понижуючий редуктор D06F застосовується як в промислових, так і побутових системах.

Зручність регулювання вихідного тиску полягає в тому, що його рівень вказаний вже на регуляторі. Як і в попередніх моделях редукторів пружина не контактує з водою. Є вбудований фільтр тонкого очищення. Дану модель редукційного клапана можна легко перетворити в комбінований фільтр тонкого очищення води зі зворотним промиванням, підключивши лише знизу фільтр FN09S. Також для D06F додатково можна змонтувати зворотний Впускний клапан. Як і в інших моделях редукторів Honeywell, в D06F перепади і скачки вхідного тиску не відчуваються на виході.

Монтаж редуктора D06F для зниження тиску дозволить запобігти виходу з ладу пристроїв і обладнання, підключених до трубопроводу. Додаткова перевага цього понижуючого клапана - підтримка вихідного тиску на постійному заданому користувачем рівні, не залежно від перепадів сили вхідного напору і зниження рівня шуму потоку води.

Робота редуктора зниження тиску Honeywell D06F полягає в врівноваженні дій регульованої пружини і діафрагми. Коли вихідний тиск води падає, разом з ним і знижується натиск діафрагми. Тоді пружина тисне на діафрагму і відкриває клапан. Вихідний тиск буде збільшуватися, поки не буде досягнуто рівновагу між пружиною і діафрагмою.



Особливості:

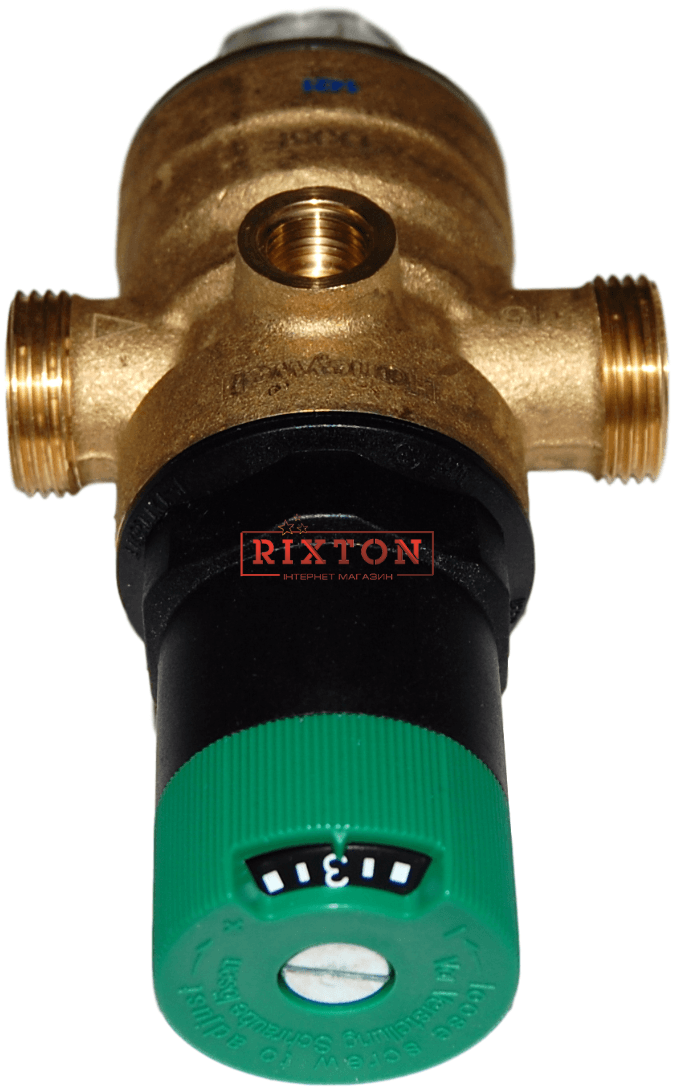

  • вихідний тиск встановлюється ручкою Налаштування;
  • встановлений тиск відбивається на шкалі Налаштування;
  • корпус з з'єднанням G ¼ " для манометра з обох сторін (манометр не входить в комплект поставки);
  • пружина налаштування не вступає в контакт з водою;
  • легко модифікується в комбінований з редуктором фільтр зі зворотним промиванням;
  • приєднувальний різьбовий фітинг в комплекті;
  • вставка клапана з високоякісного синтетичного матеріалу може повністю змінюватися;
  • вбудований фільтр тонкого очищення з осередками сітки 0,16 мм;
  • збалансоване по тиску сідло клапана - коливання вхідного тиску не впливають на вихідний тиск;
  • функція InService дозволяє проводити обслуговування регулятора Honeywell D05F не виймаючи його з трубопроводу;
  • низький рівень шуму;
  • 0,16 мм, регулюючої пружини, а також пружинного циліндра з ручкою для налаштування і шкалою.



Варіанти фільтра:



D06F A для холодної води

D06F B для гарячої води

Фільтр тонкого очищення, розташований внизу клапана, може бути закритий міцним прозорим пластиком (для холодної води), або червоною бронзою (для гарячої води).

Температура: до +40 °C (прозора чаша), до +70 °C (латунна чаша).



Найбільш ефективно редуктор тиску Honeywell D06F працює при установці на горизонтальній ділянці. Правильний монтаж клапана потрібно виконувати, розташовуючи клапан чашею вниз. На трубі потрібно встановити запірну арматуру для проведення обслуговування регулятора. Також необхідна доступність, щоб бачити показання манометра і стан чаші фільтра, який в міру необхідності потрібно буде очищати. Якщо в трубопроводі є обладнання, чутливе до засмічення, то додатково потрібно встановити фільтр тонкого очищення перед даними клапаном.



Матеріали:



  • Корпус з латуні, стійкої до вимивання цинку.
  • Різьбові фітинги з латуні.
  • Вставка клапана з високоякісного синтетичного матеріалу.
  • Сітка фільтра з нержавіючої сталі.
  • Пружинний стакан з ручкою настройки з високоякісного синтетичного матеріалу.
  • Чаша фільтра з прозорого синтетичного матеріалу або з латуні.
  • Пружина налаштування з пружинної сталі.
  • Діафрагма з армованого NBR.
  • Ущільнення з NB
Характеристики
Робоче середовище : Вода|Азот|Неагресивне середовище|Стиснуте повітря
Тип редуктора : Мембранний
Діапазон регулювання тиску (бар) : 1.5/6
Заводське налаштування (бар) : 4
Максимальний тиск на вході, бар : 25
Пропускна здатність (куб. м/год) : 2.4
Матеріал корпусу : Латунь|Пластик
Тип приєднання : Різьбове
Підключення на вході : 1/2"
Підключення на виході : 1/2"
Максимальна температура робочого середовища (град.) : 40
Розташування : Горизонтальне
Шкала установки тиску : Так
Приєднання манометра : 1/4"
Манометр : Ні
Вбудований фільтр : Так
Вбудований зворотний клапан : Ні
Запірний клапан : Ні
Комплект приєднувальних фітингів : Так
Залишити відгук про товар
Ім'я *
Повідомлення *
Оцініть товар:
5 4 3 2 1
Характеристики Редуктор тиску води Honeywell D06F-1/2A
Робоче середовище Вода|Азот|Неагресивне середовище|Стиснуте повітря
Тип редуктора Мембранний
Діапазон регулювання тиску (бар) 1.5/6
Заводське налаштування (бар) 4
Максимальний тиск на вході, бар 25
Пропускна здатність (куб. м/год) 2.4
Матеріал корпусу Латунь|Пластик
Тип приєднання Різьбове
Підключення на вході 1/2"
Підключення на виході 1/2"
Максимальна температура робочого середовища (град.) 40
Розташування Горизонтальне
Шкала установки тиску Так
Приєднання манометра 1/4"
Манометр Ні
Вбудований фільтр Так
Вбудований зворотний клапан Ні
Запірний клапан Ні
Комплект приєднувальних фітингів Так
Максим 25.11.2023
Давление на выходе держит точно, несмотря на колебания входящего. У меня вход от 4,5 до 7. 3 держит чётко. О покупке не жалею
