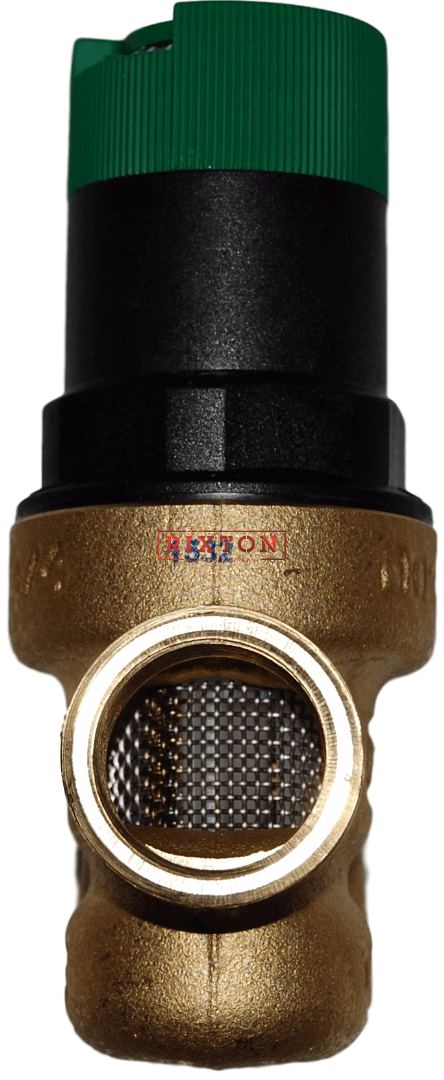

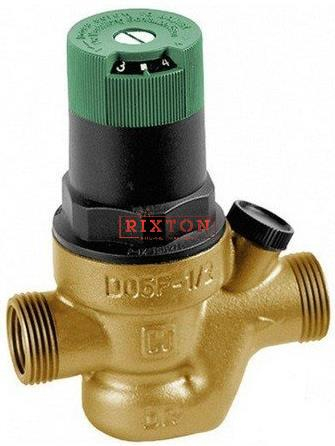

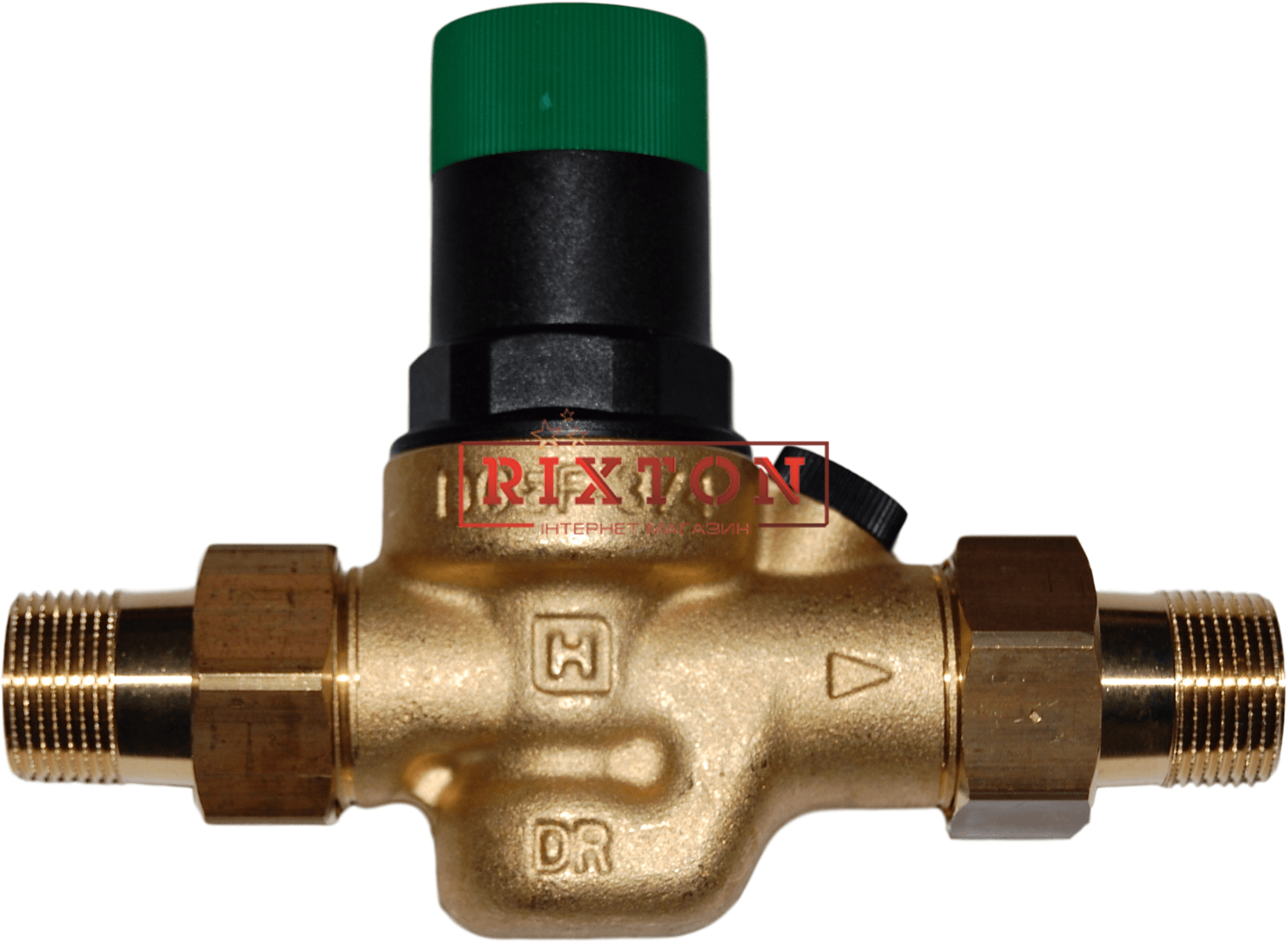

Редуктор давления воды Honeywell D05F-3/4A

Редуктор давления воды Honeywell D05F cо сбалансированным седлом применяют для промышленных и бытовых систем. Основное назначение регулирующего клапана D05F - снижение давление и недопущение выхода из строя систем, находящихся в трубопроводе, защита системы от гидравлических ударов.

Дополнительные преимущества использования подобных клапанов понижения давления воды - уменьшение расхода воды, а также снижение шума воды в трубопроводе. Регулятор давления Honeywell D05F позволяет поддерживать постоянный уровень напора воды. Обеспечивают постоянное давление на выходе даже при колебаниях давления на входе.

Работа клапана D05F состоит в уравновешивании действий регулируемой пружины и диафрагмы. Когда выходное давление воды падает, вместе с ним и снижается нажим диафрагмы. Тогда пружина давит на диафрагму и приоткрывает клапан. Выходное давление будет увеличиваться, пока не будет достигнуто равновесие между пружиной и диафрагмой.

Особенности:

• выходное давление устанавливается ручкой настройки;

• установленное давление отражается на шкале настройки;

• корпус с соединением G ¼" для манометра (манометр не входит в комплект поставки);

• настроечная пружина не вступает в контакт с водой;

• для удобства монтажа, корпус имеет с двух сторон наружные резьбы 1" и внутренние 3/4";

• присоединительный резьбовой фитинг в комплекте;

• вставка клапана из высококачественного синтетического материала может полностью меняться;

• встроенный фильтр тонкой очистки с ячейками сетки 0,16 мм;

• сбалансированное по давлению седло клапана - колебания входного давления не оказывают влияния на выходное давление;

• функция InService позволяет производить обслуживание регулятора Honeywell D05F не вынимая его из трубопровода;

• небольшие габариты и незначительный вес.

Возможен монтаж на горизонтальном и вертикальном участке трубопровода. В вертикальном монтажном положении крышка пружины с ручкой настройки должна быть направлена вверх. Установка должна производиться в легко доступном и защищенном от мороза месте. Установку регулятора давления Honeywell D05F необходимо выполнять после фильтра тонкой очистки. После редуктора желательно оставить трубу длиной не менее 5 диаметров данного прибора.

Материалы:

• Корпус из латуни, устойчивой к вымыванию цинка.

• Резьбовые фитинги из латуни.

• Вставка клапана из высококачественного синтетического материала.

• Сетка фильтра из нержавеющей стали.

• Пружинный стакан с ручкой настройки из высококачественного синтетического материала.

• Настроечная пружина из пружинной стали.

• Диафрагма из армированного NBR.

• Уплотнения из NBR.
