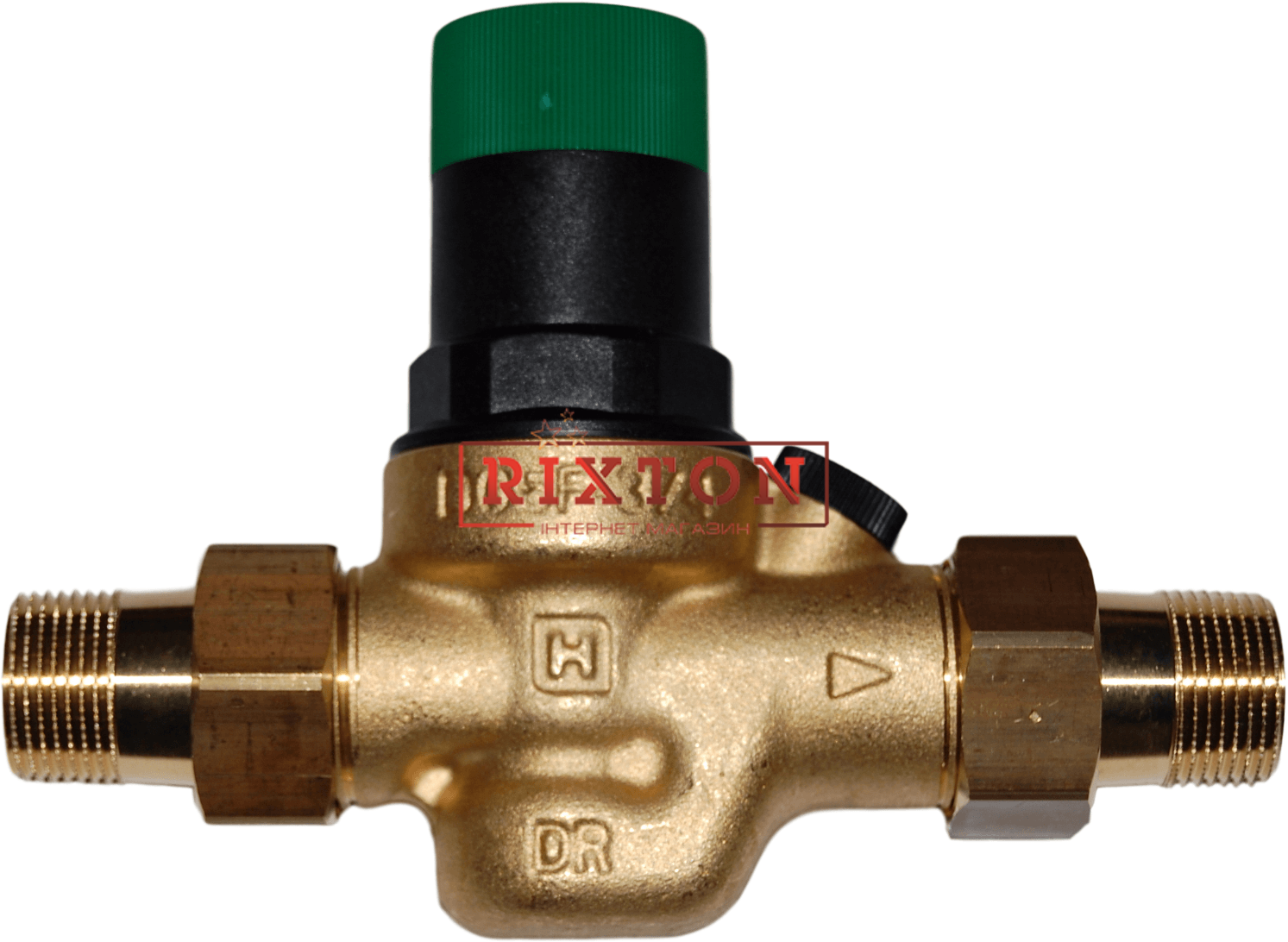

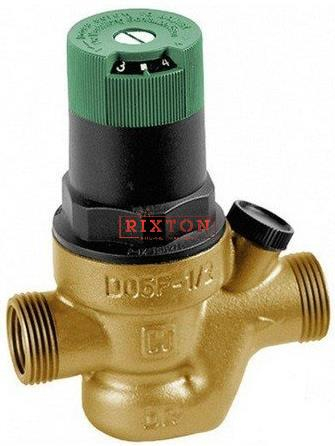

Редуктор тиску води Honeywell D05F-3/4A

Редуктор тиску води Honeywell D05 F зі збалансованим сідлом застосовують для промислових і побутових систем. Основне призначення регулюючого клапана D05F - зниження тиску і недопущення виходу з ладу систем, що знаходяться в трубопроводі, захист системи від гідравлічних ударів.

Додаткові переваги використання подібних клапанів зниження тиску води - зменшення витрати води, а також зниження шуму води в трубопроводі. Регулятор тиску Honeywell D05F дозволяє підтримувати постійний рівень напору води. Забезпечують постійний тиск на виході навіть при коливаннях тиску на вході.

Робота клапана D05F полягає в врівноваженні дій регульованої пружини і діафрагми. Коли вихідний тиск води падає, разом з ним і знижується натиск діафрагми. Тоді пружина тисне на діафрагму і відкриває клапан. Вихідний тиск буде збільшуватися, поки не буде досягнуто рівновагу між пружиною і діафрагмою.

Особливості:

• вихідний тиск встановлюється ручкою Налаштування;
• встановлений тиск відображається на шкалі Налаштування;
• корпус із з'єднанням G ¼ " для манометра (манометр не входить в комплект поставки);
• регулююча пружина не вступає в контакт з водою;
• для зручності монтажу, корпус має з двох сторін зовнішні різьби 1" і внутрішні 3/4";
• приєднувальний різьбовий фітінг в комплекті;
• вставка клапана з високоякісного синтетичного матеріалу може повністю змінюватися;

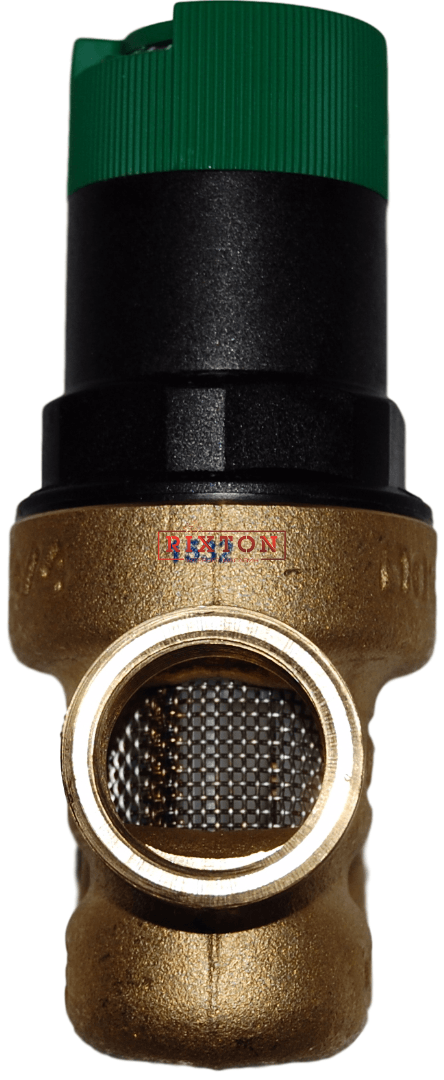

• вбудований фільтр тонкого очищення з щільністю сітки 0,16 мм;
• збалансоване по тиску сідло клапана - коливання вхідного тиску не впливають на вихідний тиск;
• функція InService дозволяє проводити обслуговування регулятора Honeywell D05F не виймаючи його з трубопроводу;
• невеликі габарити і незначна вага.

Можливий монтаж на горизонтальній і вертикальній ділянці трубопроводу. У вертикальному монтажному положенні кришка пружини з ручкою настройки повинна бути спрямована вгору.

Установка повинна проводитися в легко доступному і захищеному від морозу місці. Установку регулятора тиску Honeywell D05 F необхідно виконувати після фільтра тонкого очищення. Після редуктора бажано залишити трубу довжиною не менше 5 діаметрів даного приладу.

Матеріали:

• Корпус з латуні, стійкої до вимивання цинку.
• Різьбові фітинги з латуні.
• Вставка клапана з високоякісного синтетичного матеріалу.
• Сітка фільтра з нержавіючої сталі.
• Пружинний стакан з ручкою налаштування з високоякісного синтетичного матеріалу.
• Настроювальна пружина з пружинної сталі.
• Діафрагма з армованого NBR.
• Ущільнення з NBR.
