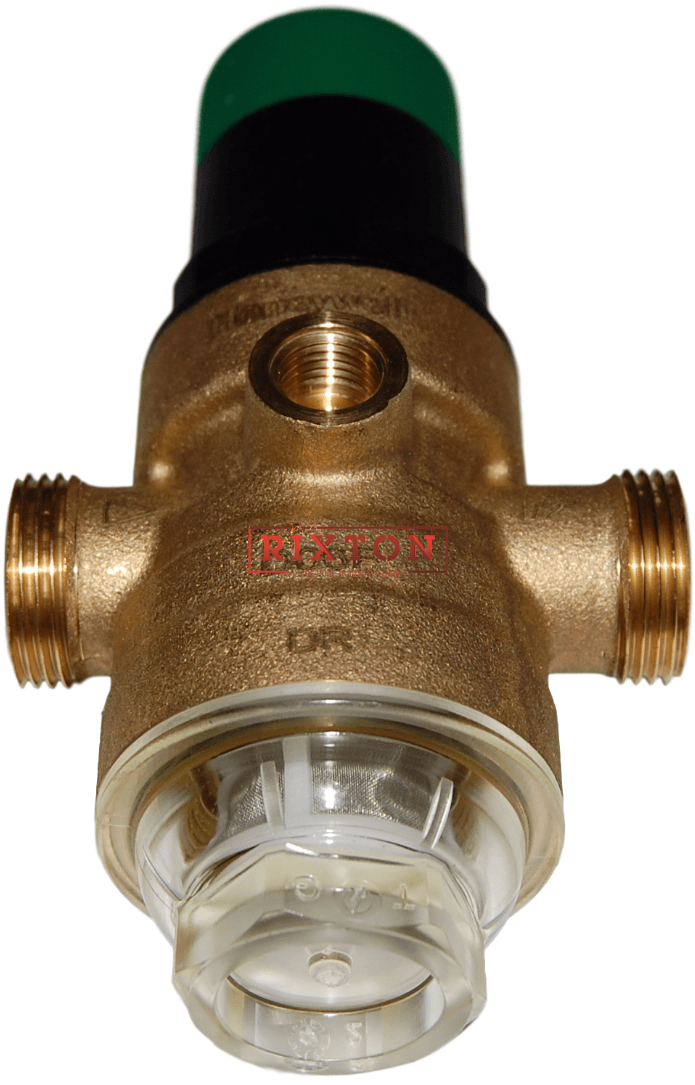

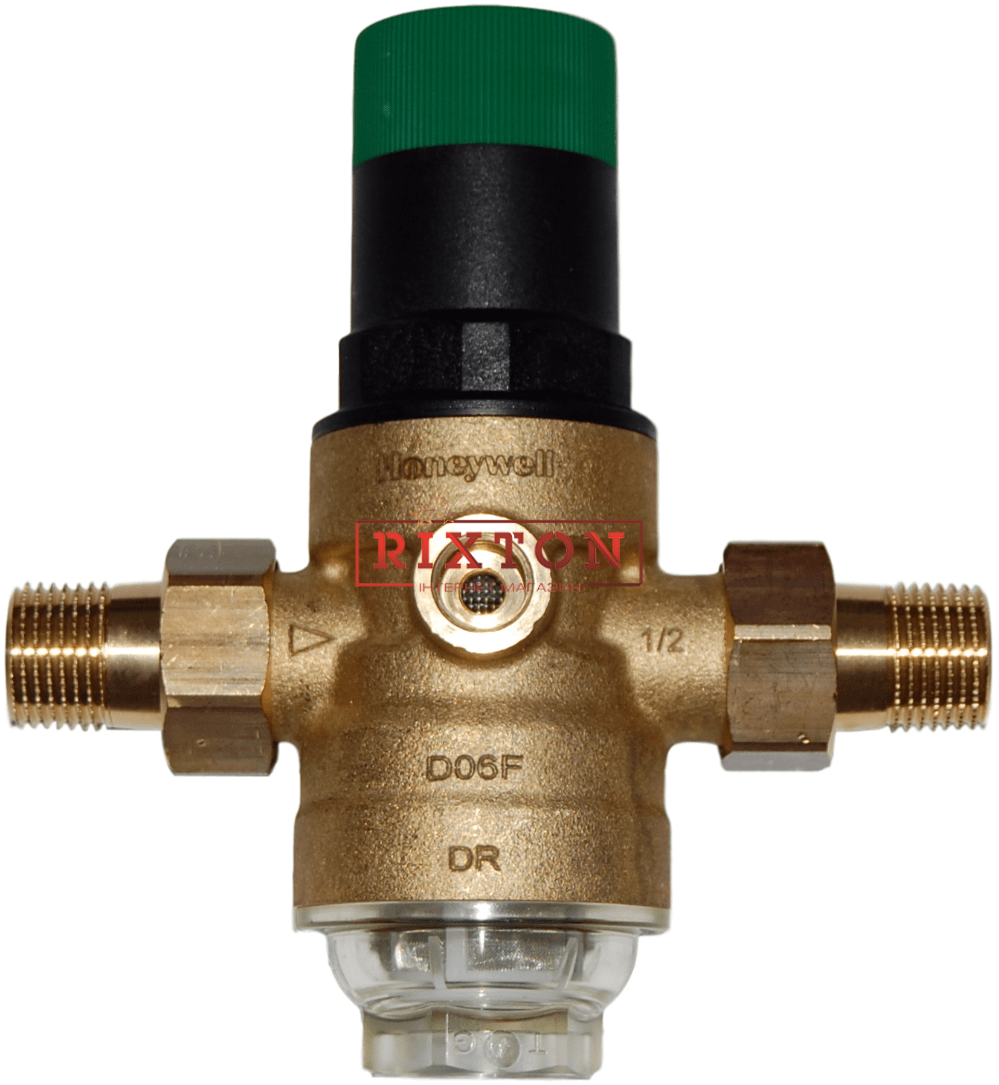

Редуктор давления воды Honeywell D06F-1А

Редуктор понижения давления Honeywell D06F в стандартном исполнении служит для уменьшения избыточного давления воды, других неагресивных жидкостей, а также сжатого воздуха, азота в трубопроводе. Понижающий редуктор D06F применяется как в промышленных, так и бытовых системах.

Удобство регулирования выходного давления заключается в том, что его уровень указан уже на регуляторе. Как и в предыдущих моделях редукторов пружина не контактирует с водой. Имеется встроенный фильтр тонкой очистки. Данную модель редукционного клапана можно легко преобразовать в комбинированный фильтр тонкой очистки воды с обратной промывкой, подключив лишь снизу фильтр FN09S. Также для D06F дополнительно можно смонтировать обратный впускной клапан. Подобно как и в других моделях редукторов Honeywell, в D06F перепады и скачки входного давления не чувствуются на выходе.

Монтаж редуктора D06F для понижения давления позволит предотвратить выход из строя устройств и оборудования, подключенных к трубопроводу. Дополнительное преимущество этого понижающего клапана - поддержание выходного давления на постоянном заданном пользователем уровне, не зависимо от перепадов силы входного напора и снижения уровня шума потока воды.

Работа редуктора понижения давления Honeywell D06F состоит в уравновешивании действий регулируемой пружины и диафрагмы. Когда выходное давление воды падает, вместе с ним и снижается нажим диафрагмы. Тогда пружина давит на диафрагму и приоткрывает клапан. Выходное давление будет увеличиваться, пока не будет достигнуто равновесие между пружиной и диафрагмой.

Особенности:

• выходное давление устанавливается ручкой настройки;

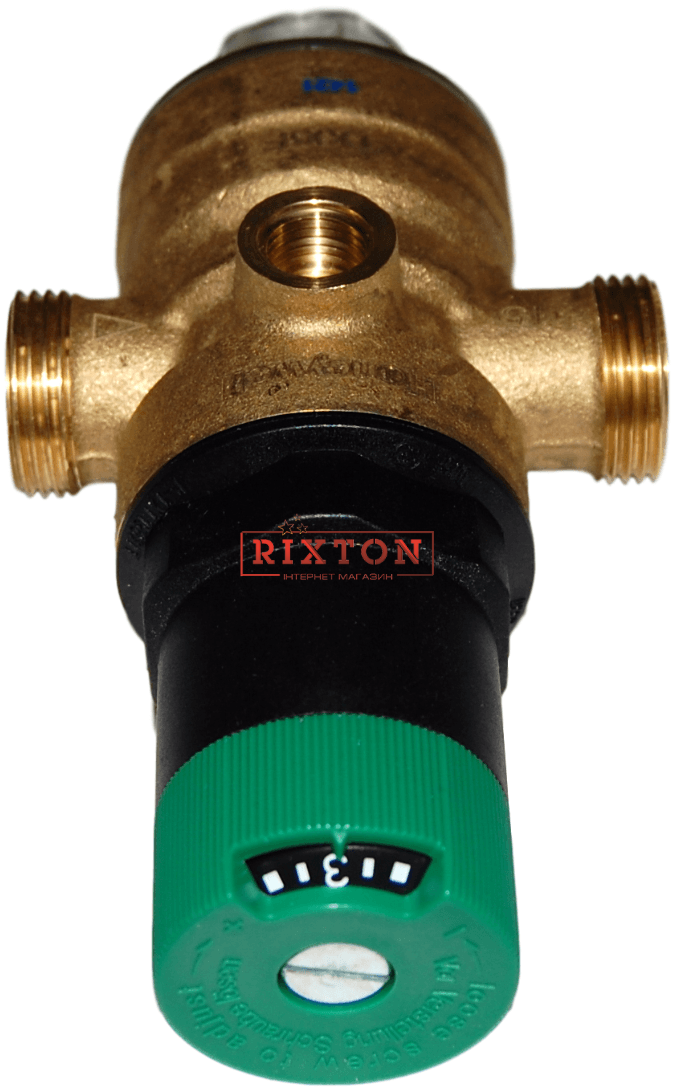

• установленное давление отражается на шкале настройки;

• корпус с соединением G ¼" для манометра с обеих сторон (манометр не входит в комплект поставки);

• настроечная пружина не вступает в контакт с водой;

• легко модифицируется в комбинированный с редуктором фильтр с обратной промывкой;

• присоединительный резьбовой фитинг в комплекте;

• вставка клапана из высококачественного синтетического материала может полностью меняться;

• встроенный фильтр тонкой очистки с ячейками сетки 0,16 мм;

• сбалансированное по давлению седло клапана - колебания входного давления не оказывают влияния на выходное давление;

• функция InService позволяет производить обслуживание регулятора Honeywell D05F не вынимая его из трубопровода;

• низкий уровень шума;

• 0,16 мм, регулирующей пружины, а также пружинного цилиндра с ручкой для настройки и шкалой.

Варианты фильтра:

• D06F A для холодной воды

• D06F B для горячей воды

Фильтр тонкой очистки, расположенный внизу клапана, может быть закрыт прочным прозрачным пластиком (для холодной воды), либо красной бронзой (для горячей воды).

Температура: до 40 °C (прозрачная чаша), до 70 °C (латунная чаша).

Наиболее эффективно редуктор давления Honeywell D06F работает при установке на горизонтальном участке Правильный монтаж клапана нужно выполнять, располагая клапан чашей вниз. На трубе нужно установить запорную арматуру для проведения обслуживания регулятора. Также необходима доступность, чтобы видеть показания манометра и состояние чаши фильтра, который по мере необходимости нужно будет очищать. Если в трубопроводе имеется оборудование, чувствительное к засорению, то дополнительно нужно установить фильтр тонкой очистки перед данным клапаном.

Материалы:

• Корпус из латуни, устойчивой к вымыванию цинка.

• Резьбовые фитинги из латуни.

• Вставка клапана из высококачественного синтетического материала.

• Сетка фильтра из нержавеющей стали.

• Пружинный стакан с ручкой настройки из высококачественного синтетического материала.

• Чаша фильтра из прозрачного синтетического материала или из латуни.

• Настроечная пружина из пружинной стали.

• Диафрагма из армированного NBR.

• Уплотнения из NBR.
