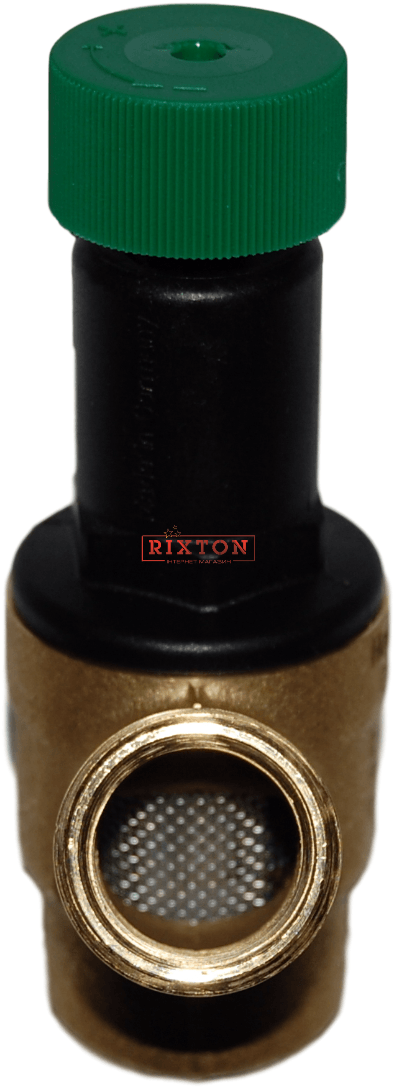

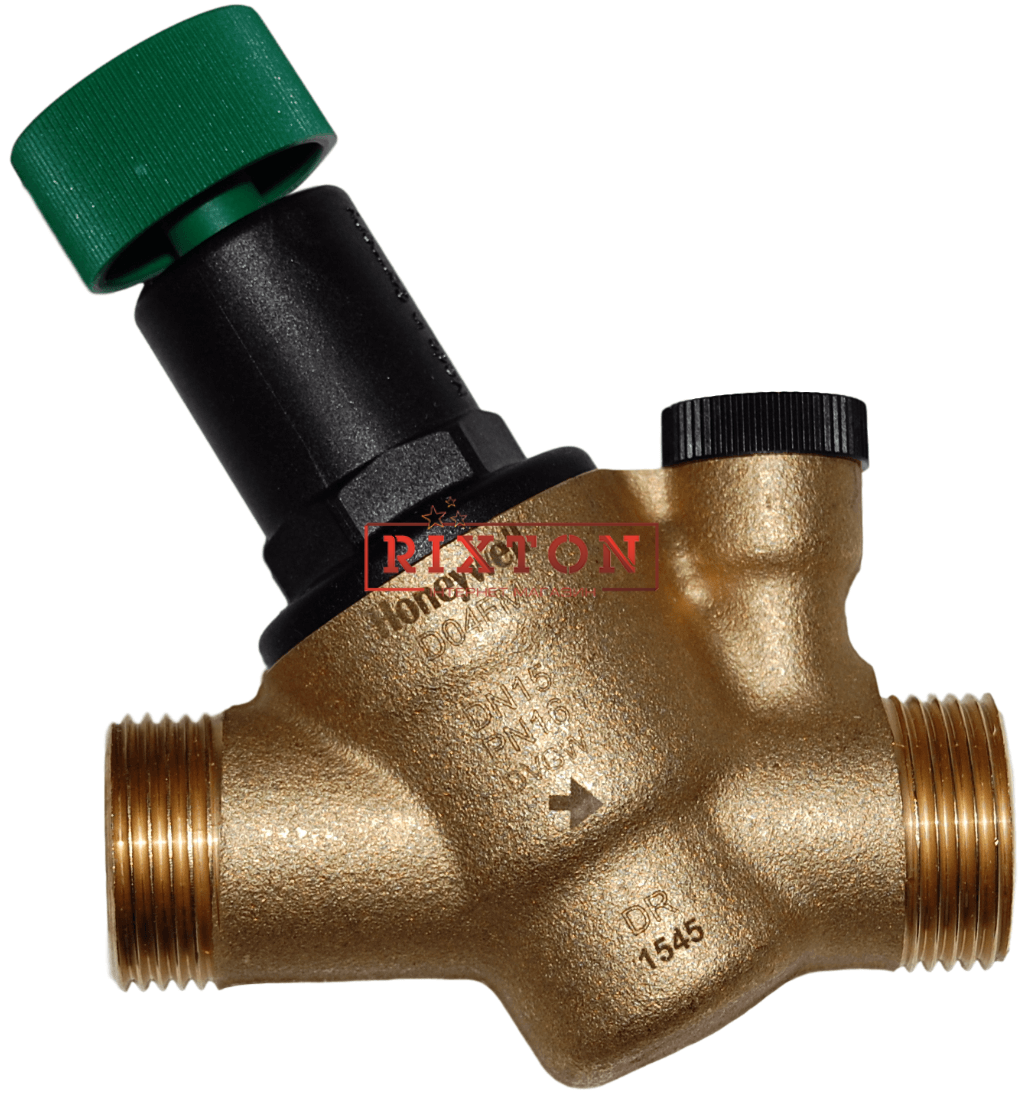

Редуктор давления воды Honeywell D04FM-1/2A

Редуктор давления воды Honeywell D04FM-1/2A предохраняет от избыточного питающего давления установки, находящиеся после регулятора. Они также могут быть использованы для промышленных и коммерческих установок в пределах их спецификации. Установка клапана понижения давления позволяет избежать повреждений, вызванных повышенным давлением и уменьшить расход воды. С помощью клапана понижения давления можно также поддерживать постоянный уровень установленного давления, даже при наличии при значительных колебаниях давления на входе. Снижение рабочего давления и поддержание его на постоянном уровне сводит к минимуму шум потока воды в установке.

Принцип действия:

Клапан работает по принципу уравнивания усилий. Усилие диафрагмы направлено против силы распрямления пружины. Если впускное давление, а вместе с ним и нажим диафрагмы, уменьшается в результате забора воды, то большее давление пружины вызывает открытие клапана. Выпускное давление повышается до тех пор, пока усилия диафрагмы и пружины вновь не уравняются.

Особенности:

• Компактная конструкция;

• Корпус с соединением G ¼" для манометра (манометр не входит в комплект поставки);

• Для удобства монтажа, корпус имеет с двух сторон наружные резьбы 3/4" и внутренние 1/2".

• Регулировочная пружина не контактирует с водой питьевого качества;

• Давление на выходе задаётся поворотом зелёной ручкой настройки;

• Компенсация давления на входе – колебание давления на входе не влияет на давление на выходе.



Возможен монтаж на горизонтальном и вертикальном участке трубопровода. В вертикальном монтажном положении крышка пружины с ручкой настройки должна быть направлена вверх. Установка должна производиться в легко доступном и защищенном от мороза месте.

Материалы:

• Корпус – латунь, устойчивая к вымыванию цинка;

• Крышка пружины – высококачественный синтетический материал;

• Регулировочная пружина – пружинная сталь;

• Уплотнители – нитрилбутадиеновый каучук (NBR) и этилен-пропилен-диеновый каучук (EPDM).
