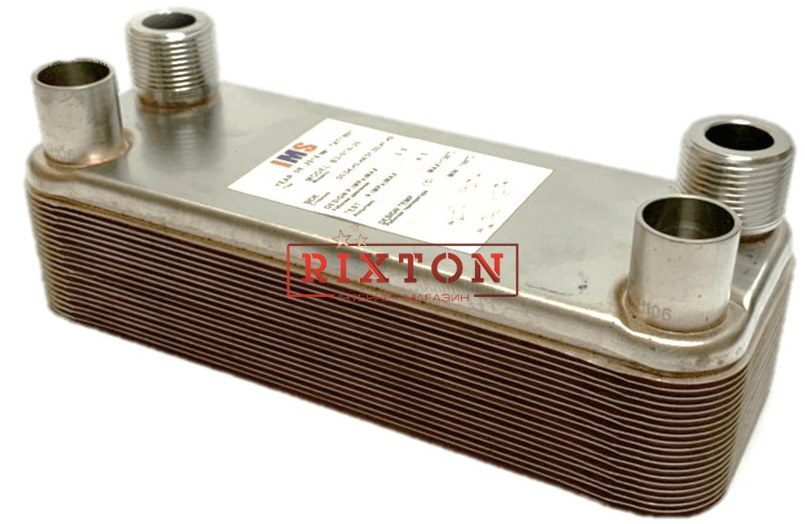

Пластинчастий теплообмінник IMS B3-014-20

Паяний пластинчастий теплообмінник IMS B3-014-20 (20-30 кВт) призначений для роботи в системах "фреон-вода". Робочий тиск до 30 атмосфер дозволяє працювати з будь-яким типом фреону (R410, R22 і т.д.), а так само працювати з парою. Виходи з одного боку різьбові 3/4", а з іншого виконані під пайку. Складається з рифлених пластин з нержавіючої сталі, спаяних міддю у вакуумній печі. При виробництві кожна наступна пластина розгорнута на 180° відносно попередньої, що сприяє значній турбулізації потоків і ефекту самоочищення теплообмінника. При цьому дотримується протитечія робочих середовищ для виняткової ефективності теплообміну, навіть при низьких швидкостях потоків.

Теплообмінник може застосовуватися для систем з фреоном, водою, антифризом, а також в змішаних системах.

Теплообмінники IMS B3-014-20 від компанії IMS відрізняються високою надійністю і широкою сферою застосування: опалення, гаряче водопостачання, вентиляція, підігрів виробничої води, сонячні установки, теплові насоси, системи теплих підлог, підігрів басейнів, системи кондиціонування, холодильна техніка, охолодження для майнінгу.

Переваги паяних пластинчастих теплообмінників IMS:

• Висока надійність.
• Ефективність.
• Широкий діапазон робочих температур і високий робочий тиск.
• Висока корозійна стійкість.
• Невеликий внутрішній об'єм.
• Компактність конструкції.
• Великий вибір типорозмірів.
• Простота конструкції і низька вартість монтажу.

Характеристики теплообмінника IMS B3-014-20:

• Кількість пластин: 20.
• Товщина пластин: 0,3 мм.
• Теплообмінна поверхня: 0,3 м2.
• Матеріал пластин: сталь AISI 304.
• Припій: мідь.
• Діаметр різьбових з'єднань: 3/4".
• Напрямок потоку: F1->F3; F4->F2.
• Робочий тиск: 30 бар.
• Тиск випробування: 45 бар.
• Робоча температура: -100...+ 130 ° С.
