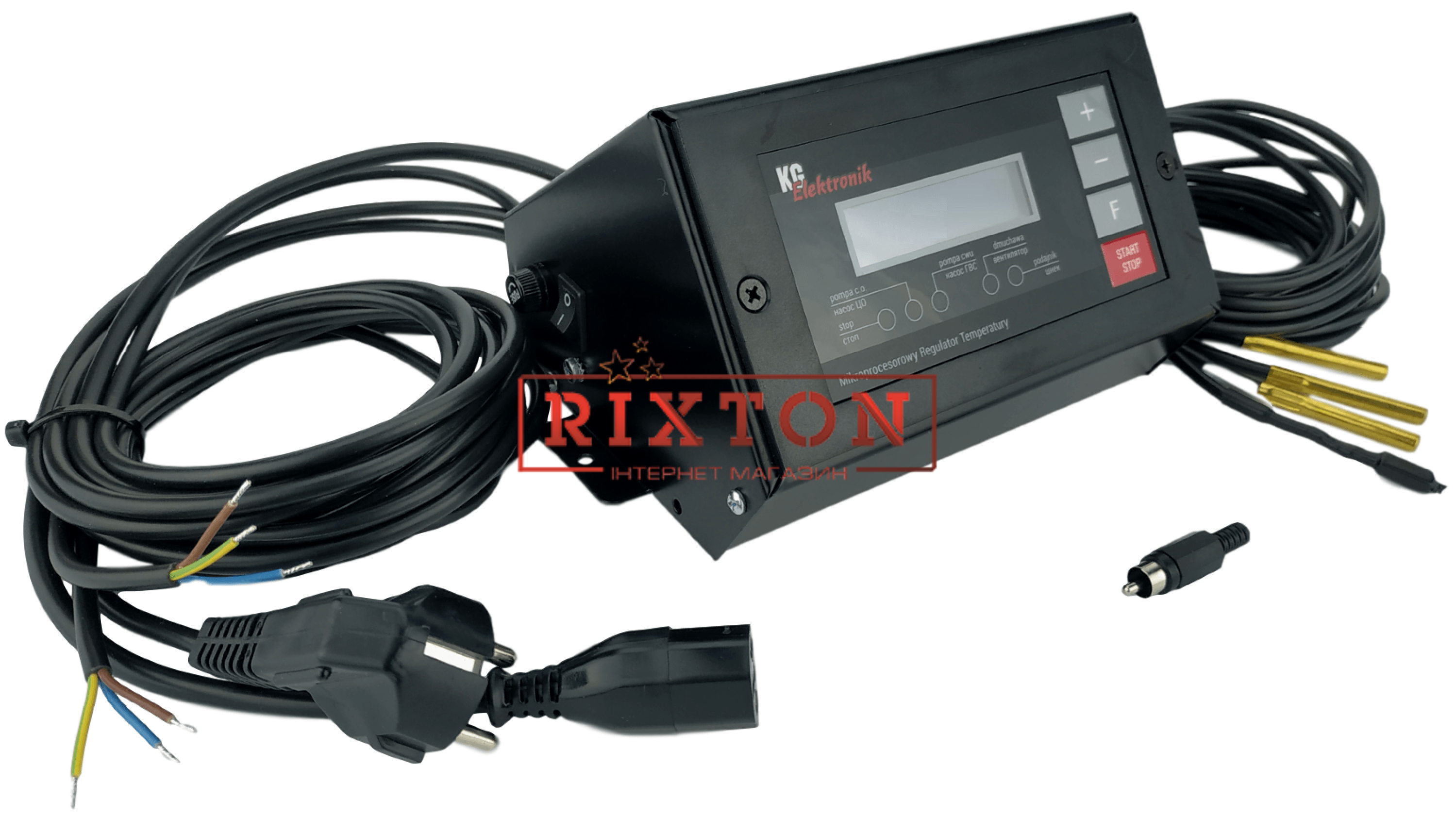

Автоматика для твердопаливних котлів KG Elektronik SP-18Z

Регулятор температури SP-18Z – це сучасна автоматика з інтелектуальним управлінням для твердопаливного котла з автоматичною подачею палива. Контролер управляє циркуляційним насосом системи опалення, циркуляційним насосом гарячого водопостачання (ГВП), нагнітальним вентилятором твердопаливного котла і механізмом подачі палива з можливістю підключення кімнатного термостата. Контролер обладнаний цифровим екраном з ємнісними кнопками.

В опції установки користувач може встановити один з 2-х видів роботи вентилятора:

1. CS-плавна автоматична модуляція роботи вентилятора
2. STD-потужність роботи вентилятора користувач може встановлювати самостійно.

В опції CS автоматика сама заздалегідь зменшує обороти під час зростання температури котла. Це сприяє плавному нагріванню і зниженню температури і не допускає температурних стрибків, небезпечних для обладнання. У даній опції можна встановити мін. і макс. потужність роботи вентилятора. В обох видах управління вентилятором встановлюється потужність продувки вентилятора, з якої буде циклічно включатися для підтримки, при досягненні встановленої температури котла. Є можливість установки тривалості і перерви між продувками.

У функції управління насосами можна встановити наступні режими:

Пріоритет насоса ГВП. При включеному пріоритеті першим включається насос ГВП за умови, що температура котла буде вище температури бойлера ГВП. Тільки після досягнення заданої температури в баку для гарячої води включається насос ЦО. При вимкненому пріоритеті ГВП насоси працюють незалежно. В опції пріоритет є функція "Підігрів бойлера" - регулятор збільшує температуру котла на 7 градусів вище встановленої температури бойлера.

Літній режим. У даній функції працює тільки насос ГВП. Насос ЦО включиться тільки в разі досягнення температури 90 градусів. Це одна з функцій захисту від закипання системи опалення.

Насос ГВП ніколи не працює при температурі нижче температури згасання котла. Це захищає бойлер від охолодження в разі, якщо котел згасне.

Регулятор температури котла KG Elekronik SP-18-Z має функції Анти-стоп і Анти-замерзання. Функція Анти-стоп включає насоси в неопалювальний сезон кожні 14 днів на кілька секунд, щоб уникнути заклинювання насосів. Анти-замерзання включає насоси, якщо температура котла опуститься до 5 °C, для мінімізації можливості замерзання води в системі опалення. Є звукова сигналізація, яка повідомляє про дуже високій температурі котла і виході з ладу датчиків температури. Сигналізація запускається в разі, якщо температура, де встановлений датчик перевищить (+85°С).

Додатково контролер оснащений запобіжним датчиком. Це є додатковим захистом на випадок несправності контролера, коли температура в котлі перевищить +85 °С датчик автоматично відключить від живлення нагнітальний вентилятор.

Можливості та оснащення контролера:

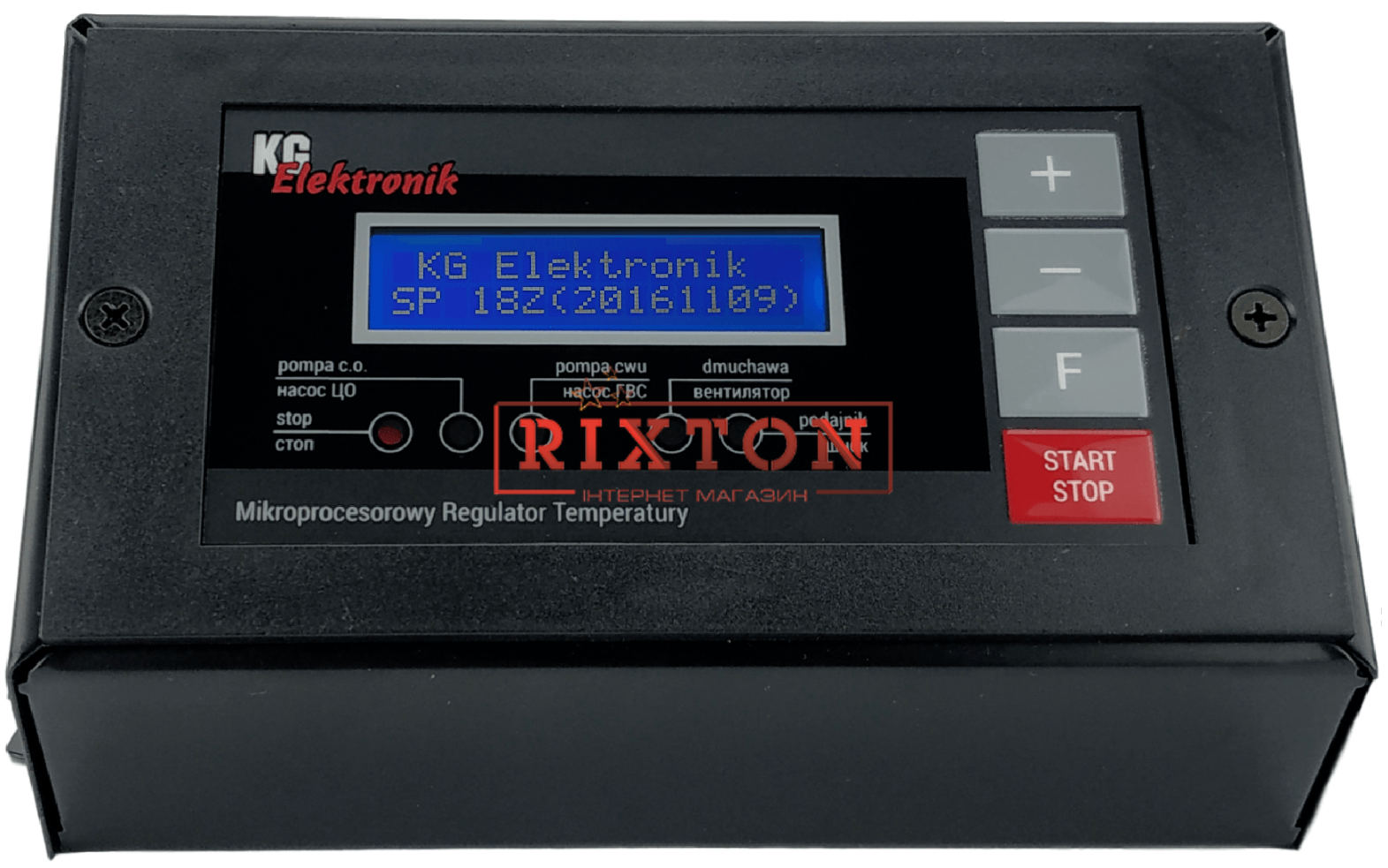

• Цифровий РК-дисплей з підсвічуванням.
• Ємнісні кнопки.
• Можливість підключення кімнатного термостата / програматора.
• Два режими роботи вентилятора: CS і STD.
• Установка мінімальної і максимальної потужності вентилятора в діапазоні від 10-100%.
• Функція плавного зниження обертів вентилятора.
• Установка часу продування і часу перерви між продувками котла.
• Режими роботи насосів: звичайний, пріоритет бойлера ГВП, літній режим.
• Регульована температура включення циркуляційних насосів.
• Регульований гістерезис температури котла: 1...5 °C.
• Коригування показань температури. Значення, яке додається або віднімається від виміряної температури.
• Звукова сигналізація при перегріві котла і пошкодженні датчиків.
• Додатковий захист від перегріву і закипання котла (біметалічне термореле)
• Функції АНТИСТОП і АНТИЗАМЕРЗАННЯ.

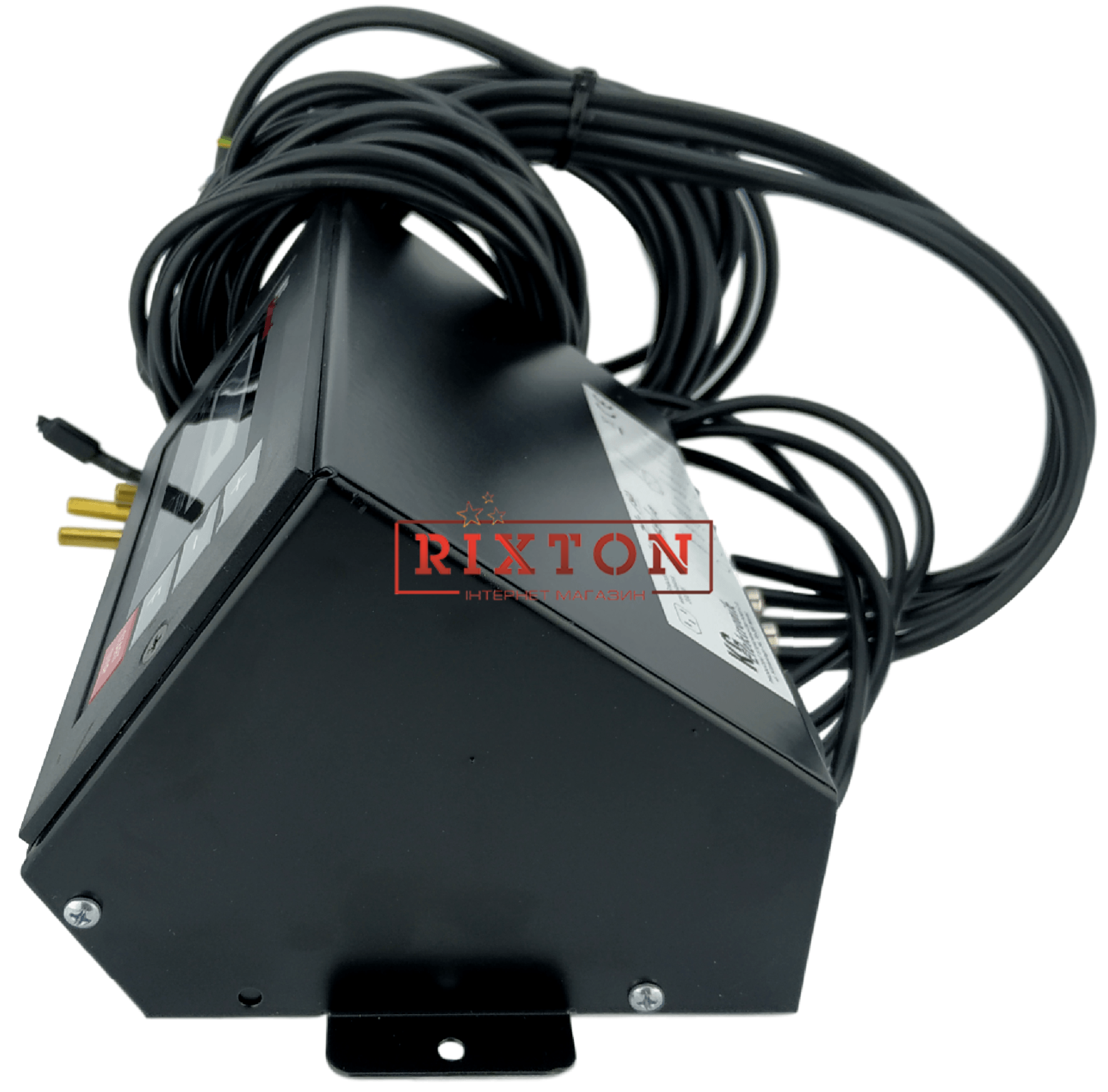

• Металевий корпус адаптований до монтажу на котлі і надійно захищає автоматику від механічних пошкоджень.
